KVVR,KVVRP聚氯乙烯絕緣聚氯乙烯護套控制電纜
用途：本產品按GB9330.1、2-1988制造供貨，適用于交流額定電壓450/750V及以下配電裝置中電器儀表的接線。

使用條件：
1）電纜導體的長期允許工作溫度為70℃，電纜的敷設溫度應不低于0℃.
2）敷設安裝允許彎曲半徑
①無鎧裝層的電纜和有屏蔽層結構型式的軟電纜，應不小于電纜外徑的6倍。
②有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。

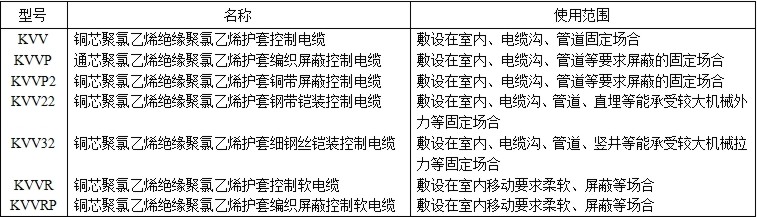

型號、名稱及使用范圍：見表1
                                            表1

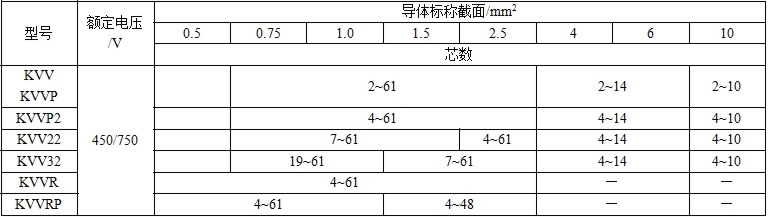

規格范圍：見表2
                                                    表2

注：推薦的芯數系列：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61芯

技術要求及參數：
1）導電線芯分為三種：一種（A）、二種（B）適用于固定敷設（一種是實心導體，二種是絞合

導體）。三種（R）也是絞合導體，適用于有移動要求的軟電纜。

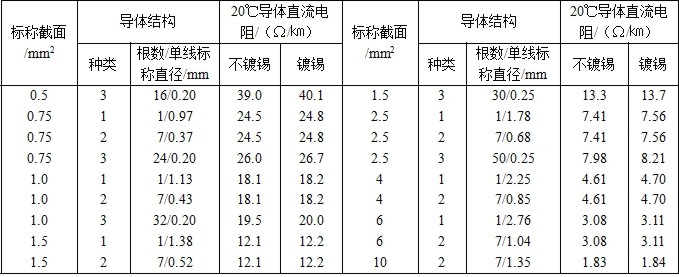

2）導體結構及直流電阻應符合表3規定。

                                                表3

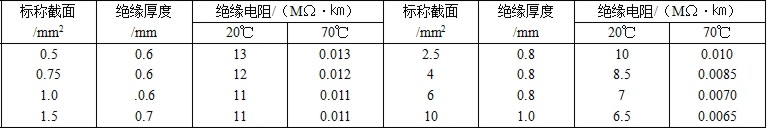

3）絕緣線芯識別可采用顏色標志或數字標志，絕緣厚度及絕緣電阻應符合表4規定。

                                                                 表4

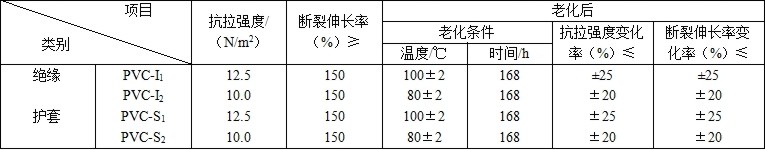

4）成品電纜進行力學性能試驗和熱老化性能試驗其性能應符合表5規定。
                                                    表5

5）絕緣線芯應經受工頻火花試驗，實驗電路有效值為6kV。
6）成品電纜能經受交流50Hz、300V，5min的耐壓試驗。
7）屏蔽電纜的屏蔽層采用圓銅線編織或銅帶繞包。
8）外護套的標稱厚度，應符合表6的規定
                                                 表6
